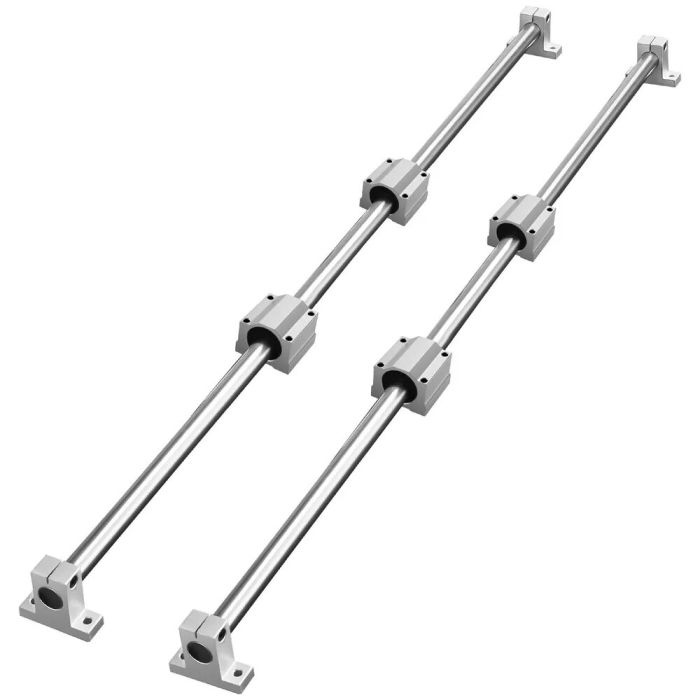

Lineaarjuhtrööpa komplekt SFC20 1200 mm koos liugplokkide ja tugedega CNC-masinatele

SFC20 1200 mm lineaarse juhtrööpa komplekt on loodud CNC-masinate ja isetegemisprojektide täpseks ja sujuvaks automatiseerimiseks. Komplekt sisaldab juhtrööpaid, liugplokke ja tugesid, mis tagavad kõrge korrosioonikindluse ja lihtsa paigalduse.

Kirjeldus:

• SFC20 lineaarsed juhtrööpad pikkusega 1200 mm (47,2 tolli).
• 4 tk SC20 liugplokki sujuvaks libisemiseks ilma kinnikiilumiseta.
• 4 tk. Stabiilsuse tagamiseks mõeldud rööpatoed.
• Sobib kasutamiseks automatiseeritud CNC-masinates ja isetegemisprojektides.
• Materjalid: kõrge süsinikusisaldusega teras ja alumiinium, mis tagavad kõrge korrosioonikindluse.

Omadused:

• Sujuv ja täpne libisemine ilma takistusteta.
• Lihtne paigaldamine ja kasutamine.
• Laiapäraselt kasutatav erinevates tööstusharudes.
• Vastupidav rasketele koormustele ja intensiivsele kasutamisele.

Tehnilised andmed:

• Võlli läbimõõt: Φ20 mm.
• Toote mõõtmed (P x L x K): 1200 x 120 x 51 mm (47,2 x 4,7 x 2 tolli).
• Pakendi mõõtmed (P x L x K): 1310 x 145 x 80 mm (51,6 x 5,7 x 3,1 tolli).
• Dünaamiline koormus (ühiku kohta): 882 N.
• Staatiline koormus (ühiku kohta): 1370 N.
• Kinnitusavade vahekaugused A ja B: kumbki 40 mm.
• Liugmooduli mõõtmed (P x L x K): 50 x 54 x 41 mm.
• Liugmooduli mudel: SC20.
• Netokaal: 7,1 kg.
• Mudeli number: SFC20-1200L.

Transpaarkomplekt:

• 2 tk SFC20 juhtsiini (1200 mm).
• 4 tk SC20 liugplokke.
• 4 tk Rööpatoed.
