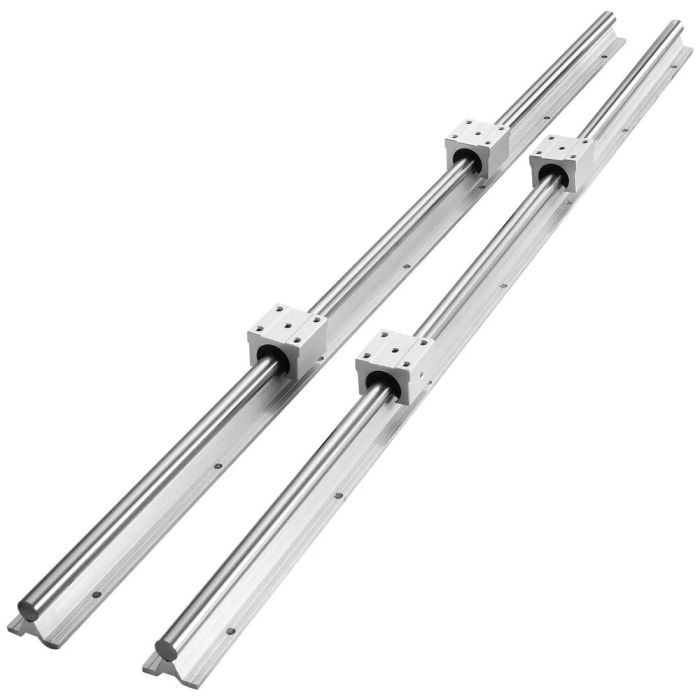

Lineaarjuhtrööpa komplekt SBR20 1200 mm koos liugplokkidega CNC-masinatele

Lineaarjuhtrööpa komplekt SBR20 1200 mm on mõeldud CNC-seadmetele ja automatiseeritud tööpinkidele. Komplekt sisaldab juhtrööpaid ja liugplokke, mis tagavad sujuva, täpse ja vastupidava töö. Toode sobib erinevateks isetegemise projektideks ja tööpinkide moderniseerimiseks.

Kirjeldus:

• Komplekt sisaldab 2 tk 1200 mm pikkust SBR20 lineaarrööpa ja 4 tk... SBR20UU libisevad klotsid.
• Tagab sujuva, hõõrdevaba libisemise ja täpse võlli liikumise.
• Loodud automatiseeritud masinatele, CNC-freespinkidele ja isetegemisprojektidele.
• Lai rakendusala laiendab rakendusvõimalusi erinevates valdkondades.

Omadused:

• Lihtsalt juhitav rõhk ja liikumine.
• Kõrge korrosioonikindlus.
• Lihtne paigaldamine ja hooldus.
• Sujuv libisemine ilma vibratsiooni või pidurdamiseta.

Tehnilised andmed:

• Võlli läbimõõt: Φ20 mm.
• Materjal: kõrge süsinikusisaldusega teras (rööpad), alumiinium (klotsid).
• Mudelinumber: SBR20-C 1200L.
• Toote mõõtmed (P x L x K): 1200 x 90 x 36,3 mm (47,2 x 3,5 x 1,4 tolli).
• Paki mõõtmed (P x L x K): 1310 x 145 x 80 mm (51,6 x 5,7 x 3,1 tolli).
• Dünaamiline koormus ploki kohta: 882 N.
• Staatiline koormus ploki kohta: 1370 N.
• Kinnitusavade A ja B vahe: 35 mm (1,4 tolli).
• Liugploki suurus (P x L x K): 50 x 48 x 39 mm (2 x 1,9 x 1,5 tolli).
• Liugploki mudel: SBR20UU.
• Netokaal: 9,2 kg (20,3 naela).

Pakend sisaldab:

• 2 tk SBR20 lineaarseid juhtsiine, 1200 mm pikkused.
• 4 tk SBR20UU liugklotse.
