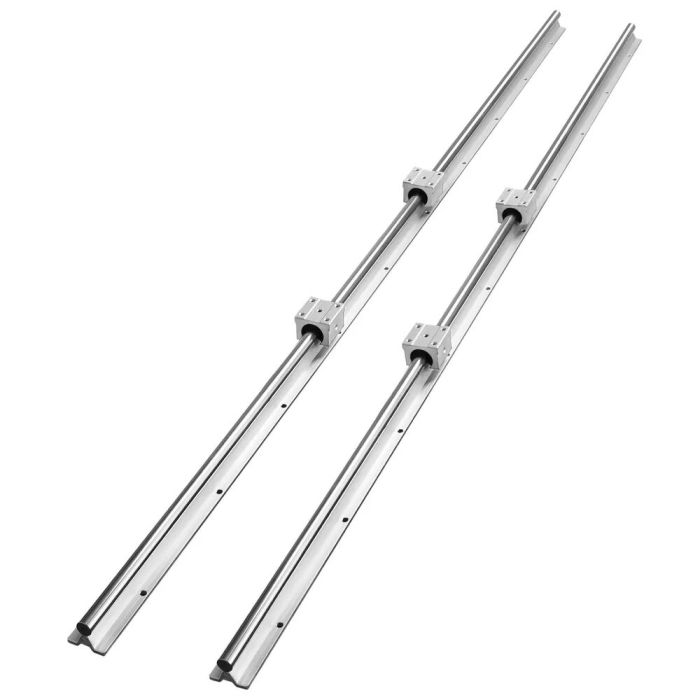

Lineaarjuhtrööpa komplekt SBR16 1500 mm koos SBR16UU liugplokkidega CNC-masinatele

Lineaarjuhtrööbaste komplekt SBR16 1500 mm on mõeldud automatiseeritud tööpinkidele, CNC-freespinkidele ja isetegemisprojektidele. Komplekt sisaldab lineaarrööpaid ja liugplokke, et tagada sujuv ja täpne liikumine erinevates mehaanilistes süsteemides.

Kirjeldus:

• Komplekt sisaldab 2 tk SBR16 lineaarrööpaid, igaüks 1500 mm (59 tolli) pikk.
• 4 tk. SBR16UU libisevad klotsid täpse ja stabiilse liikumismehhanismi jaoks.
• Lineaarsed rööpad ja klotsid on mõeldud kasutamiseks automatiseeritud ja CNC-tööpinkides.
• Tagab sujuva libisemise ilma takistusteta ja täpse liikumise.

Omadused:

• Lihtne paigaldada ja libisemist juhtida.
• Kõrge korrosioonikindlus, sobib erinevateks töötingimusteks.
• Lai valik rakendusi - käsitööst tööstusprojektideni.
• Sujuv libisemine tagab väiksema kulumise ja suurema täpsuse.

Tehnilised andmed:

• Võlli läbimõõt: Φ16 mm.
• Materjalid: kõrge süsinikusisaldusega teras (juhikud), alumiinium (klotsid).
• Mudelinumber: SBR16-C 1500L.
• Toote mõõtmed (P x L x K): 1500 x 80 x 32,2 mm (59 x 3,1 x 1,3 tolli).
• Paki mõõtmed (P x L x K): 1630 x 130 x 80 mm (64,2 x 5,1 x 3,1 tolli).
• Dünaamiline koormus ploki kohta: 774 N.
• Staatiline koormus ploki kohta: 1180 N.
• Kinnitusavade vahekaugus B: 30 mm (1,2 tolli).
• Kinnitusavade vahekaugus A: 32 mm (1,3 tolli).
• Liugploki mõõtmed (P x L x kõrgus): 45 x 45 x 33 mm (1,8 x 1,8 x 1,3 tolli).
• Netokaal: 7,2 kg (15,9 lb).

Tarnepakend:

• 2 tk SBR16 lineaarrööpaid, igaüks 1500 mm pikk.
• 4 tk SBR16UU liugklotse.
