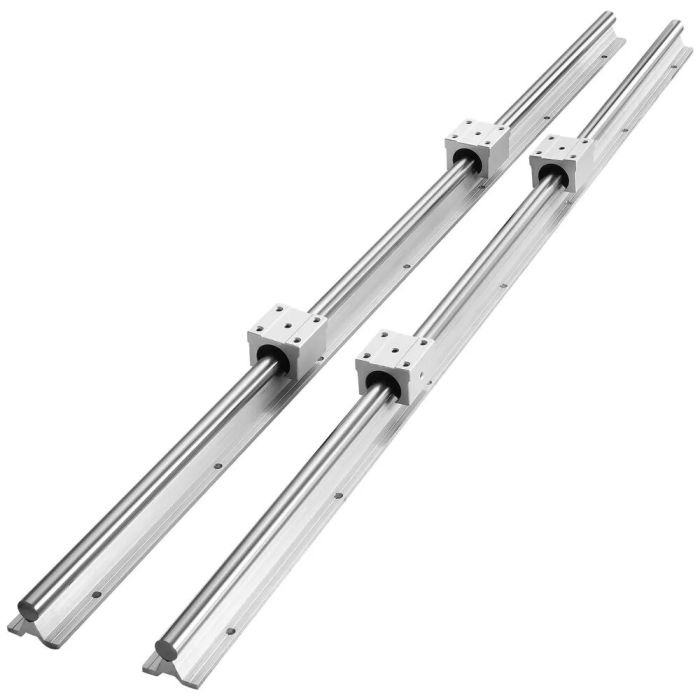

Lineaarjuhtrööpa komplekt SBR16 800 mm koos liugplokkidega CNC-masinatele

Lineaarjuhtrööpa komplekt SBR16 800 mm on mõeldud automatiseeritud tööpinkidele ja CNC-freespinkidele. See komplekt tagab sujuva ja täpse libisemise lineaarses liikumises, mida iseloomustab kõrge korrosioonikindlus. Toode sobib isetegemisprojektideks ja tööstuslahendusteks.

Kirjeldus:

• Komplekt sisaldab 2 tk SBR16 juhtrööpaid ja 4 tk SBR16UU liugplokid.
• Loodud lineaarse liikumise juhtimiseks automatiseeritud tööpinkides ja CNC-seadmetes.
• Tagab sujuva libisemise ilma kinnikiilumiseta ja hea rõhukontrolli.
• Lai valik rakendusi erinevates inseneriprojektides.

Omadused:

• Täpne lineaarse liikumise juhtimine kui eelmistel mudelitel.
• Kõrge korrosioonikindlus, sobib pikaajaliseks kasutamiseks.
• Lihtne ja lihtne paigaldus.
• Materjalid: kõrge süsinikusisaldusega teras ja alumiinium.
• Liugploki mudel: SBR16UU.

Tehnilised andmed:

• Võlli läbimõõt: Φ16 mm
• Juhtsiini pikkus: 31,5 tolli / 800 mm
• Toote mõõtmed (L x L x K): 31,5 x 3,1 x 1,3 tolli / 800 x 80 x 32,2 mm
• Paki mõõtmed (P x L x K): 34,3 x 5,1 x 3,1 tolli / 870 x 130 x 80 mm
• Dünaamiline koormus (ühiku kohta): 774 N
• Staatiline koormus (ühiku kohta): 1180 N
• Kinnitusava vahekaugus B: 1,2 tolli / 30 mm
• Kinnitusava vahekaugus A: 1,3 tolli / 32 mm
• Liugploki mõõtmed (P x L x K): 1,8 x 1,8 x 1,3 tolli / 45 x 45 x 33 mm
• Netokaal: 8,6 naela / 3,9 kg
• Mudelinumber: SBR16-C 800L

Pakend sisaldab:

• 2 tk SBR16 800 mm lineaarseid juhtsiine
• 4 tk SBR16UU liugklotse
